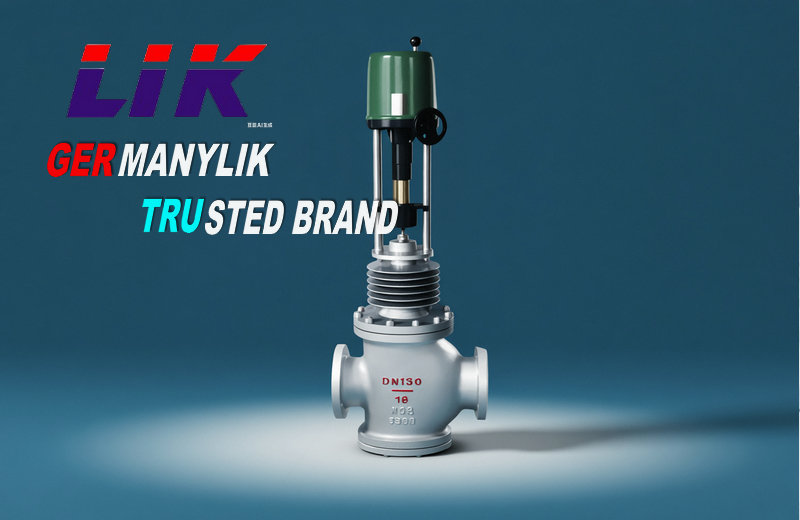

進口電動雙座調節閥產品特點
高壓差適應性強：雙閥座壓力平衡結構，不平衡力極小，可承受3–15MPa壓差，執行器推力需求低。
調節精度高：等百分比 / 線性流量特性，調節精度 ±0.5% FS，定位準、響應快。
寬溫壓適配：閥體材質可選碳鋼 / 304/316L / 合金，溫度范圍 **-196℃～550℃，壓力PN16–PN64/ANSI 150–600LB**。
結構可靠：套筒導向、金屬 / 軟密封可選，噪音低、空化腐蝕小，適合干凈介質。
智能易集成：電子式執行器內置伺服，支持Modbus-RTU等通訊，遠程控制與自動化系統無縫對接。
進口電動雙座調節閥工作原理
1,信號接收：電動執行機構接收控制系統 4-20mA DC 信號，內置伺服放大器將信號轉為直線位移。
2,力平衡驅動：執行器推桿帶動閥桿、雙閥芯同步位移；雙閥芯上下受壓方向相反、大小接近，介質壓力大部分平衡，不平衡力小、啟閉省力。
3,流量調節：閥芯位移改變雙閥座間流通面積，按等百分比 / 線性特性調節流量，實現壓力、溫度、液位等參數閉環控制。
4,反饋定位：執行器內置位置傳感器，實時反饋閥芯位置，與輸入信號對比修正，確保高精度定位。
進口電動雙座調節閥技術參數
|
公稱通徑 |
DN25～DN300mm（可選 |
|
公稱壓力 |
PN16、PN40、PN64（美標 |
|
閥體形式 |
直通雙座鑄造球型閥 |
|
流量特性 |
等百分比（優選）、線性 |
|
可調比 |
R=50:1 |
|
控制信號 |
4-20mA DC（標準）、0-10mA、1-5V DC |
|
電源 |
AC220V/50Hz（可選 AC380V） |
|
溫度范圍 |
-250℃～+560℃（按材質 / 密封選型） |
|
連接方式 |
法蘭（FF/RF/TG）、焊接（SW/BW） |
|
法蘭標準 |
GB/T9113、JB/T79、ANSI B16.5、DIN2543 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

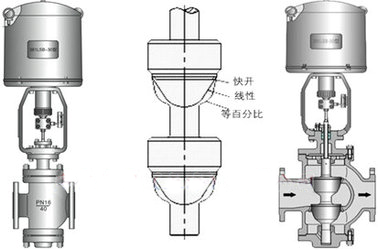

進口電動雙座調節閥結構組成
1,電動執行機構：電機、減速器、伺服放大器、位置傳感器、閥桿連接座；提供推力、信號轉換、位置反饋。
2,,閥體：直通球型、S 流線型，法蘭 / 焊接連接，介質通道。
3,內件：
雙閥芯：上下對稱、壓力平衡，決定流量特性。
雙閥座：與閥芯配合密封，金屬 / 軟質材質。
套筒：導向閥芯、穩定流態、降低噪音。
閥桿：連接執行器與閥芯，傳遞推力。
4,密封件：填料（石墨 / PTFE）、墊片（金屬纏繞 / PTFE），防外漏
進口電動雙座調節閥電動執行器
結構：電子式一體化，內置伺服放大器、位置反饋、手動機構，直行程推力輸出。
控制：接受 4-20mA DC 信號，自動定位；帶開度指示、故障報警、Modbus-RTU通訊（可選）。
推力 / 行程：推力 2.5～25kN；行程 16/25/40/60/100mm（按通徑匹配）。
防護 / 防爆：IP65（標準）；可選 Exd II BT4/CT6 防爆，適配危險區。
失效模式：信號丟失可選全開 / 全關 / 保位，保障工藝安全。
進口電動雙座調節閥應用領域
化工：反應釜溫度 / 壓力控制、精餾塔流量調節、腐蝕性介質輸送（316L 材質）。
電力：鍋爐給水 / 蒸汽調節、減溫減壓裝置、冷凝水控制（高壓差、高溫）。
冶金：高爐煤氣 / 熱風調節、冷卻水循環控制、煙氣脫硫（大流量、粉塵介質）。
油氣：原油 / 天然氣輸送、儲罐液位控制、油氣分離（防爆、高壓）。
水處理：市政污水 / 純水流量調節、加藥系統（軟密封 VI 級）。
暖通 / 輕工：空調水系統、食品飲料（衛生級 316L）、造紙黑液調節。
進口電動雙座調節閥安裝方法
1,安裝前準備：核對閥門型號、材質、壓力等級；檢查執行器絕緣、行程、信號反饋；清理管道，去除焊渣、雜質，避免卡澀閥芯。
2,安裝位置：垂直安裝（執行器在上），閥桿與管道垂直；管道需獨立支撐，避免閥門承重；預留足夠空間（≥300mm）用于維護與手動操作。
3,流向與法蘭：閥體箭頭與介質流向一致；法蘭密封面清潔無劃痕，對稱均勻緊固螺栓，避免偏載。
4,,執行器接線：AC220V 電源、4-20mA 控制信號、位置反饋線按說明書接線；接地可靠，防爆區嚴格按防爆規范施工。
5,調試步驟：
手動操作：全開 / 全關順暢，無卡澀、異響；
電動調試：輸入 4mA（全關）、20mA（全開），校驗行程與反饋，誤差≤±1.0% FS；
耐壓 / 密封測試：1.5 倍公稱壓力保壓 5min，無滲漏；
工況試運行：小開度啟動，逐步開大，無振動、噪聲、外漏。
6,維護要點：定期檢查填料密封性、閥桿磨損、執行器絕緣；高溫 / 低溫工況定期巡檢，避免熱脹冷縮導致泄漏。
